教室灯吊杆安装1类



1.产品安装注意事项(请务必遵守)

( 1 )为了确保人生安全,请在安装或更换灯具之前,务必先切断电源。

( 2 )我司所有产品默认都是室内照明产品,若产品无特别防水说明或相关标识,产品都不能安装在潮湿地方或在室外使用。

( 3 )我司产品默认使用的电压是额定电压:AC185-245V,频率50Hz, 请勿使用超出规定范围(电压过高或过低)的电源。

( 4 )请勿将产品安装在高温物体上方或安装在可燃物体内使用, 无论什么情况下,灯具都不能被隔热衬垫或类似材料盖住;

( 5 )除非灯体有特殊说明或有调光标识,否则该产品不宜用作调光照明场所使用;

( 6 )请勿随意改造光源,以免引发触电,火灾等事故。




2.产品安装

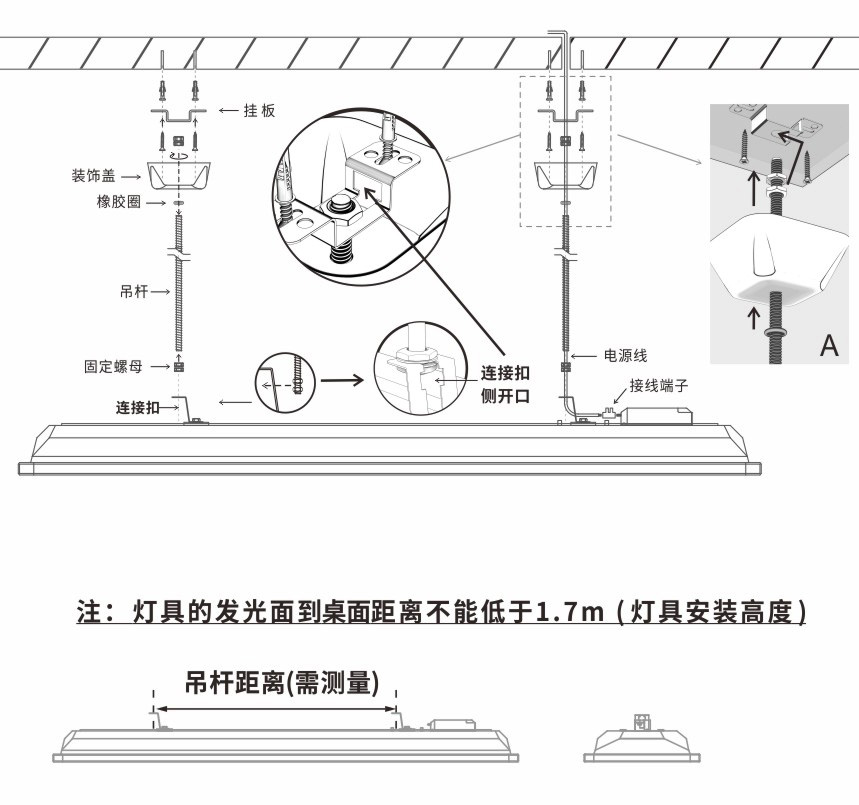

(1)安装示意图



(2)安装步骤

( 请确保在安装接线前已断开电源!)

步骤1:  确定灯具安装位置

根据布灯要求, 结合灯具吊杆孔距离和挂板孔位, 在天花上钻孔, 打上膨胀胶粒、 固定挂板在天花上 ;


步骤2:  连接装饰盖-吊杆

参考安装示意图,将吊杆的一端,按照橡胶圈-装饰盖-两固定螺母顺序装上; 吊杆的另一端扭上两个固定螺母(两固定螺母间需预留5-6mm);


步骤3:   穿电源线 - 固定吊杆(参考图A)

将电源线穿于吊杆中, 再将已套上装饰盖的吊杆挂在挂板上,拧紧固定螺母,检查是否稳固;将装饰盖顶到天花板,滑动橡胶圈至装饰盖底部固定即可。


步骤4:   固定灯具

举起灯具, 将灯具的连接扣侧开口穿过吊杆末端螺母,让灯具挂在螺母间,拧紧螺母即可; (详情可看安装示意图)


步骤5:   灯具接线

利用接线端子将电源线和灯具出线按规范连接, 做好绝缘防护措施;


步骤6:   测试调整

确保安全后开灯测试, 调整至达到安装要求。




3.其它注意事项

( 1 )避免1组开关控制过多灯具,建议每1A/1个灯,例如:16A空气开关控制16个灯。

( 2 )首次通电,强烈建议将全部开关处在关闭状态,然后逐一打开灯具开关试验,灯具异常立即关闭,避免出现大面积故障。

( 3 )避免在潮湿,有酸、碱、硫的环境储存或使用。

( 4 )在带电状态下更换灯板或拔掉灯板连接线,会损坏灯珠。

( 5 )当发现灯具工作异常(自熄、闪烁)时,请检查插头与LED灯板的接触性能及电源电压是否正常,如果都正常,故障仍未排除,需调换新灯具。

( 6 )若经过以上简单的检查都无法解决灯具问题的,建议委托专业人员安装检修或联系我司当地经销商。
