吊线安装4类



1.产品安装注意事项(请务必遵守)

( 1 )为了确保人生安全,请在安装或更换灯具之前,务必先切断电源。

( 2 )我司所有产品默认都是室内照明产品,若产品无特别防水说明或相关标识,产品都不能安装在潮湿地方或在室外使用。

( 3 )我司产品默认使用的电压是额定电压:AC185-245V,频率50Hz, 请勿使用超出规定范围(电压过高或过低)的电源。

( 4 )请勿将产品安装在高温物体上方或安装在可燃物体内使用, 无论什么情况下,灯具都不能被隔热衬垫或类似材料盖住;

( 5 )除非灯体有特殊说明或有调光标识,否则该产品不宜用作调光照明场所使用;

( 6 )请勿随意改造光源,以免引发触电,火灾等事故。




2.产品安装

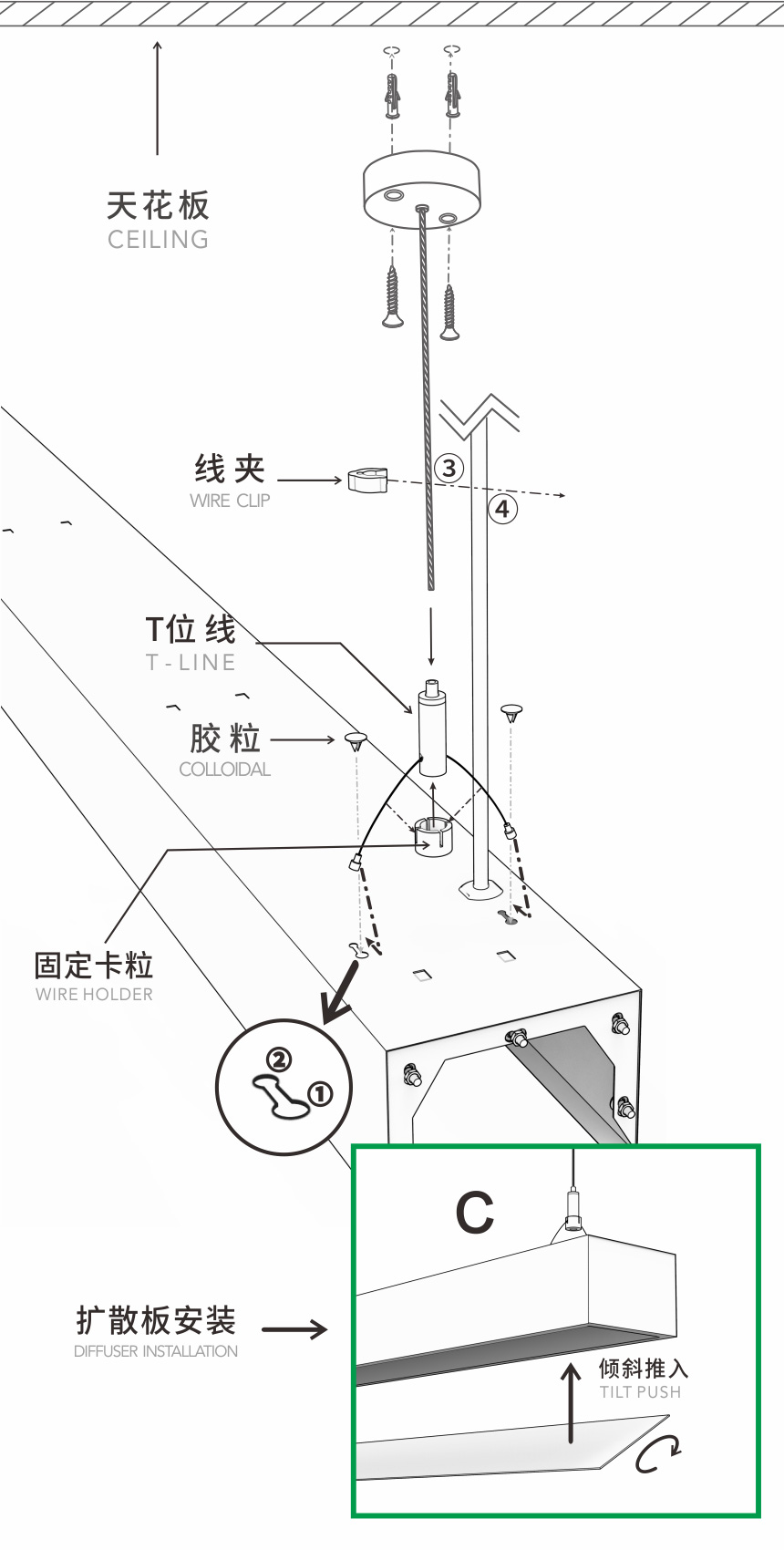

(1)安装示意图






(2)安装步骤

( 请确保在安装接线前已断开电源!)

步骤1:

利用吸顶盖孔位在安装位置上做打孔标记,并在标记的位置钻合适大小的孔,打上膨胀胶塞。


步骤2:

将吊线从吸顶盖底部穿过,并用螺丝固定吸顶盖于安装位置。


步骤3:

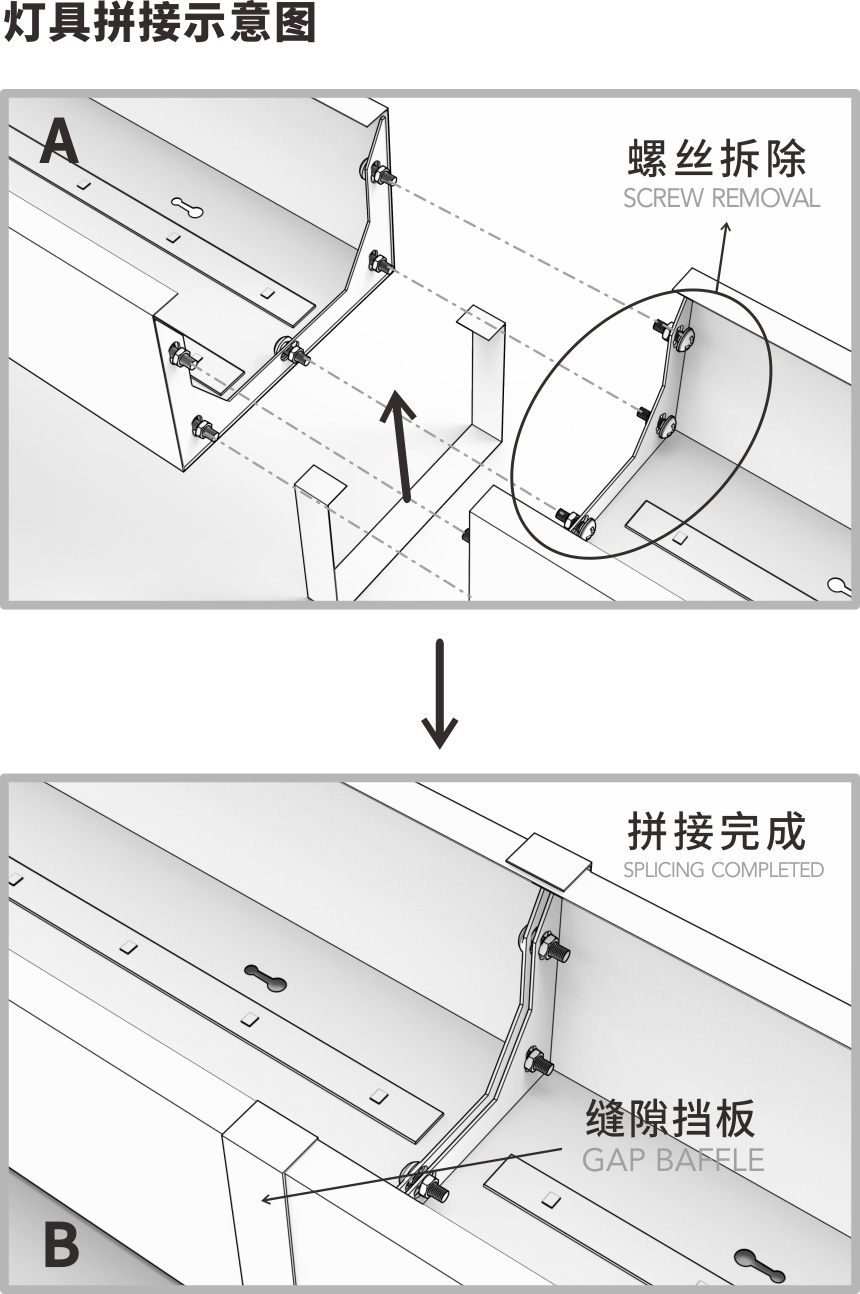

灯具拼接,请按图A所示进行拼接;先将两段灯具的其中一段的连接螺丝拆掉,然后对位用螺丝穿过连接板,用螺母固定,完成后扣上缝隙挡板即可;完成图如图B所示。


步骤4:

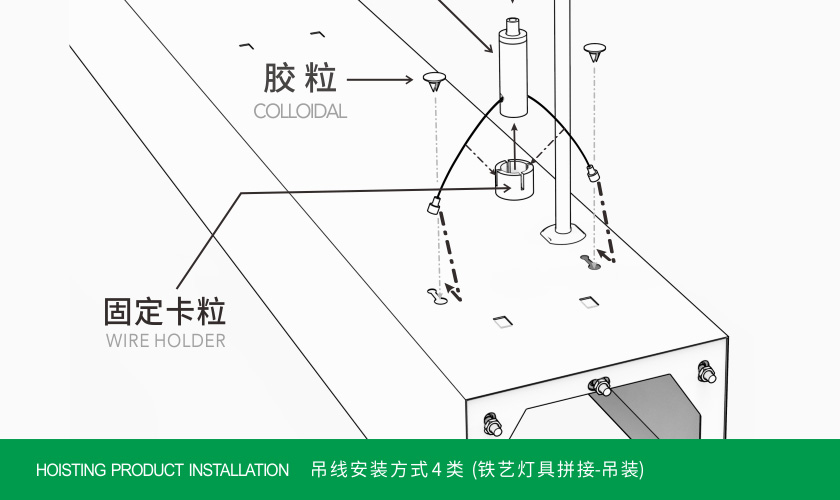

用T位线两头从①处插入,向②处拉紧,并向上拉紧, 再用胶粒塞住①处。 (灯具其它吊线位操作相同)


步骤5:

用吊线空缺一头插入T位线连接处,并尝试向上拉,确保吊线已被锁住,检查灯具是否牢固。(灯具较长,建议多人操作)


步骤6:

按安全规范进行接线测试灯具是否能正常工作,确认没问题,断开电源后进行下一步操作。


步骤7:

利用固定卡粒套住T位线,并将两端的线压在卡槽上,调整灯体平衡。


步骤8:

拉直电线及吊线,利用线夹按照先固定③吊线,后固定④电线。


步骤9:

如图C所示,将扩散板倾斜插入灯体内,让其自然落下挂在灯体内,完成安装。




3.其它注意事项

( 1 )避免1组开关控制过多灯具,建议每1A/1个灯,例如:16A空气开关控制16个灯。

( 2 )首次通电,强烈建议将全部开关处在关闭状态,然后逐一打开灯具开关试验,灯具异常立即关闭,避免出现大面积故障。

( 3 )避免在潮湿,有酸、碱、硫的环境储存或使用。

( 4 )在带电状态下更换灯板或拔掉灯板连接线,会损坏灯珠。

( 5 )当发现灯具工作异常(自熄、闪烁)时,请检查插头与LED灯板的接触性能及电源电压是否正常,如果都正常,故障仍未排除,需调换新灯具。

( 6 )若经过以上简单的检查都无法解决灯具问题的,建议委托专业人员安装检修或联系我司当地经销商。
